GN500远程测控系统
本系统是一套由计算机管理的油田远程测控设备。由于石油开采的主要设备大量分布在野外或海上，维护管理费时费力。我们生产的油田远程测控系统创造性地解决了采油设备的遥测、遥控等问题。使用本系统可节省大量的人力物力，提高油田的生产效率。
本系统集先进、成熟的计算机技术、通信技术、数据采集技术及传感器技术于一体，通过高精度的数据采集器，获取安装在油井、联合站、接转站、注水站、计量站、配水间等采油设备上的电流、电压、温度、压力、液位、界面、流量、含水传感器等数据，用多种通信接口将其传输到测控中心，并可通过微波、光缆等高速网络将数据及流程图上传至油田的局域网上，实现对采油过程的全面监控。
系统功能
1、数据检测功能：自动监测、记录采油设备上的电压、电流、电度、温度、压力、流量、液位、界面、含水、示功图、红外等数据。采集数据的格式为模拟、数字和串行通信口。还能完成流量和电度积算。
2、数据共享功能：所测数据以及采油设备的工作状态可以传输到局域网上，实现多方远程数据共享。
3、显示功能
·总流程显示
·分组流程显示
·全部数据列表
·分组数据列表
·单个仪表历史数据列表，可以日、月、年显示
·单个仪表历史曲线趋势显示，可以日、月、年显示
·故障列表显示
·报警显示，凡在参数超出预先设定范围的流程上显示标记。
4、辅助分析功能：及时发现停电、缺相、油管堵塞、盗油、液面过低、配重不平衡等异常情况。
5、报警功能：任一仪表参数超出设定范围，即声光告警，并能在屏幕上显示出现问题的仪表名称以及参数超出的范围，若有多个数据报警，将顺序显示超值列表。
6、报表功能：可根据用户需要输出并打印任何形式的报表。
7、权限设置功能：权限设置分一般操作员、管理员、超级系统管理员等三种，利用输入用户名和密码加以限制和设定。
主要特点
·适应AC220V~550V供电。
·允许建大系统，可扩展至千口甚至万口油井。
·允许上千人同时查询数据。
·支持超短波、485总线，以太网接口。

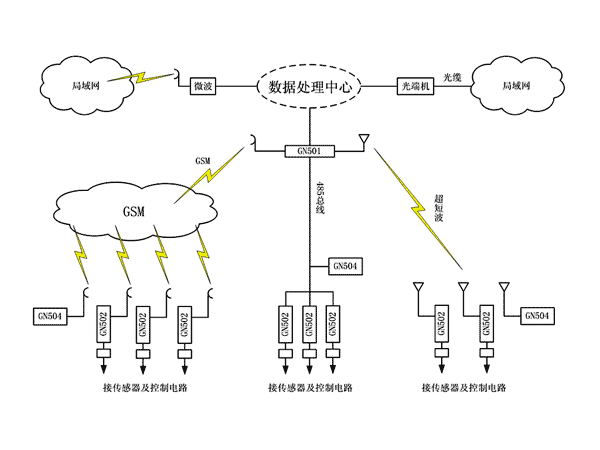

·支持 GSM\GSM GPRS\CDMA SMC\CDMA1X 四种手机信道，距离不受限制，只要是手机网络覆盖的地方就能通信。通信结构图
·采用模块式结构，共有11种数据采集和控制卡，便于用户选择。
·软件通过公共接口程序与其它工控组态软件及常用应用软件（如Excel,Word等）实现数据交换。
·超短波通信具有自动转信功能，延伸通信距离。
·采取了全面保护措施，对冷、热、水、尘、磁有良好的防护措施。对传感器短路、信号线加高压等全面保护。
·采用了低功耗措施，支持太阳能加电瓶供电方式。
·数据采集器内部配有UPS不间断电源卡，如果遇到现场停电、变压器被盗、线路损坏等情况，采集器仍可上报数据。
·全部自主知识产权，具有连续创新升级能力。
|
